采用計算流體力學分析軟件Autodesk Simulation CFD 及其重疊網格技術，對偏心蝶式止回閥的兩種閥板結構分別進行了開啟特性瞬態分析�；�于粘性可壓縮流動Navier - Stokes 方程進行了湍流非定常計算，對兩種閥板結構的閥板運動狀態、閥內的壓力分布和速度矢量進行了分析及對比。結果表明，原閥板結構開啟過程中存在不穩定且未達到預期的全開狀態，改進閥板結構開啟過程中閥板開度呈線性增加且穩定在全開位置。

1、概述

　　蝶式止回閥由于結構簡單、體積小、阻力損失小等特點在流體工藝系統中得到了廣泛的應用。由于止回閥的閥板受水流驅動，在開啟過程中可能存在不穩定現象，甚至無法達到預期開度，因此加強對其開啟特性的分析是必要的。本文以偏心蝶式止回閥( 以下簡稱止回閥) 為研究對象，建立了閥板運動模型，采用Autodesk Simulation CFD 軟件分別對原閥板結構、改進閥板結構開啟過程中的閥板運動特性開展了瞬態分析。

2、研究對象

　　止回閥的轉軸中心與閥體中心、閥體密封面中心與閥體中心均為偏心設計( 圖1) ，公稱通徑DN =300mm，閥板全關到全開行程為55°，閥板中心開有泄壓孔。止回閥豎直安裝在管道中，流動介質是溫度為265. 6℃，壓力為15MPa 的水。閥門用于布置空間緊湊的流道中，入口難以保證足夠長度的直管段，導致閥門入口流場不均勻，常規閥板結構易出現啟動及運行不穩定狀態，因此對常規閥板結構做了改進。改進后，閥板上端增開了壓力平衡孔，閥板下端增設了擋水環( 圖2) 。

3、數學模型

3.1、基本控制方程

　　為了便于建立數學模型并開展流場瞬態分析，對閥內流動設定假設條件。①流域?yàn)榭蓧嚎s粘性流動過程。②假設液固界面為無滑移邊界，即邊界處速度為0。閥內流體流動是一個復雜的湍流流動過程，描述流體在閥內流動的數學模型為連續性方程、動量方程( N - S 方程) 和湍流脈動動能方程，湍流方程采用標準k - ε 模型。

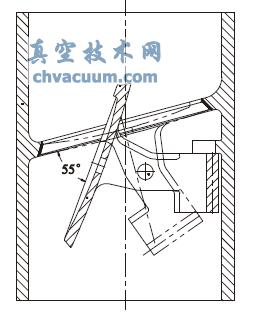

圖1 偏心蝶式止回閥

圖2 改進后閥板

結語

　　(1) 通過對兩種閥板偏心蝶式止回閥的開啟過程瞬態分析，受水流驅動時，原閥板表面壓力分布不均造成開啟過程振蕩，不能達到全開狀態，改進閥板能夠快速開啟且穩定在全開狀態。

　　(2) 采用Autodesk Simulation CFD 的重疊網格技術模擬止回閥的開啟過程，相對于靜態仿真可以更清晰地模擬整個開啟過程中的閥板運動狀態、壓力場和漩渦等特性，為合理設計止回閥流道結構提供參考。
